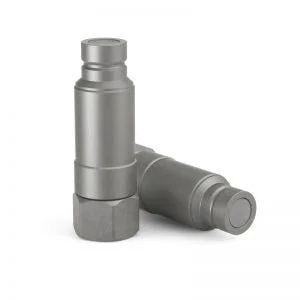

CEJN: 764-sarja, DN 19

  • Flat-Face -rakenne
  • Kytkeminen paineenalaisena
  • Yhdenkädenliitäntä



CEJNin sarjan 764 Flat-Face -pistokkeet on varustettu paineenpoistoventtiilillä. Pistoke täyttää standardin ISO 16028 matala- ja keskipaineisille hydrauliikkasovellutuksille asetetut vaatimukset. Liittimen Flat-Face -rakenne vähentää vuotoja kytkemisen ja irrottamisen yhteydessä. Paineenpoistoventtiili mahdollistaa kytkemisen, vaikka järjestelmässä olisi vastapainetta pistokkeen puolella. Sarjan 764 pistokkeet sopivat sarjojen 765 ja 766 runkojen kanssa.



Paineenpoistoventtiilillä varustettuja pistokkeita on myös neljä muuta kokoa: DN 6.3 (sarja 264), DN 10 (sarja 364), DN 12.5 (sarja 564) sekä DN 16 (sarja 664). Sarjasta 765 löytyy teräksestä valmistettuja, ISO 16028:n mukaisia liittimiä. Ruostumattomasta teräksestä valmistetut versiot ovat vakiona sarjassa 766.

Kysy lisää tuotteistamme puhelimitse numerosta 010 778 1400 tai sähköpostilla info@pneumacon.fi.

Tekniset tiedot

Lämpötila-alue: -30°C — +100°C (-22°F — +212°F)

Pistokkeen materiaali: Karkaistu teräs (sinkitty)

Tiivisteen materiaali: Nitriilikumi (NBR/PUR)

Liitettävyys: Staattinen paine maks. 400 bar pistokkeen puolella

Maksimityöpaine kytkettynä: 400 bar (5801 PSI)

Maksimityöpaine irrotettuna: 400 bar (5801 PSI)

Minimiräjähdyspaine kytkettynä: 1200 bar (17404 PSI)

Minimiräjähdyspaine irrotettuna: 1200 bar (17404 PSI)

Irrottaminen paineenalaisena: Ei sallittu

Huom!: Sopii yhteen sarjojen 765 ja 766 runkojen kanssa

Yhteensopivuus: Kaikki mitoiltaan ISO16028:n kanssa yhteensopivat tuotemerkit

Virtausarvot on ilmoitettu 0,1 Mpa:n painehäviöllä

Maksimityöpaine ISO 16028 -standardin mukainen maksimityöpaine 25 Mpa

Kysy lisätietoja tuotteesta
Pistokkeet paineenpoistoventtiilillä
Tuotekoodi Liitäntä Pituus Halkaisija Avainväli Tiiviste
Sisäkierre 10 764 6201 G 3/4″ (BSP) 132 46 41 NBR
10 764 6203 G 1″ (BSP) 132 46 41 NBR



Vakiona varastoimme BSP-kierteiset versiot. Muita kierretyyppejä saatavilla tilauksesta.
