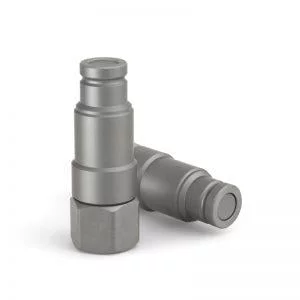

CEJN: 364-sarja, DN 10
- Flat-Face -rakenne
- Kytkeminen paineenalaisena
- Yhdenkädenliitäntä
CEJNin sarjan 364 Flat-Face -pistokkeet on varustettu paineenpoistoventtiilillä. Pistoke täyttää standardin ISO 16028 matala- ja keskipaineisille hydrauliikkasovellutuksille asetetut vaatimukset. Liittimen Flat-Face -rakenne vähentää vuotoja kytkemisen ja irrottamisen yhteydessä. Paineenpoistoventtiili mahdollistaa kytkemisen, vaikka järjestelmässä olisi vastapainetta pistokkeen puolella. Sarjan 364 pistokkeet sopivat sarjojen 365, 366 ja 362 runkojen kanssa.
Paineenpoistoventtiilillä varustettuja pistokkeita on myös neljä muuta kokoa: DN 6.3 (sarja 264), DN 12.5 (sarja 564), DN 16 (sarja 664) sekä DN 19 (sarja 764). Sarjasta 365 löytyy teräksestä valmistettuja, ISO 16028:n mukaisia liittimiä. Ruostumattomasta teräksestä valmistetut versiot ovat vakiona sarjassa 366. Sarja 362 sisältää teräksestä valmistettuja yhteensopivia liittimiä, mutta alemmille paineille.
Kysy lisää tuotteistamme puhelimitse numerosta 010 778 1400 tai sähköpostilla info@pneumacon.fi.
Tekniset tiedot
Lämpötila-alue: -30°C — +100°C (-22°F — +212°F)
Pistokkeen materiaali: Karkaistu teräs (sinkitty)
Tiivisteen materiaali: Nitriilikumi (NBR/PUR)
Liitettävyys: Staattinen paine maks. 400 bar pistokkeen puolella
Maksimityöpaine kytkettynä: 400 bar (5801 PSI)
Maksimityöpaine irrotettuna: 400 bar (5801 PSI)
Minimiräjähdyspaine kytkettynä: 1200 bar (17404 PSI)
Minimiräjähdyspaine irrotettuna: 1200 bar (17404 PSI)
Irrottaminen paineenalaisena: Ei sallittu
Huom!: Sopii yhteen sarjojen 365, 366 ja 362 runkojen kanssa
Yhteensopivuus: Kaikki mitoiltaan ISO16028:n kanssa yhteensopivat tuotemerkit
Virtaus: 50 l/min
Virtausarvot on ilmoitettu 4 bar painehäviöllä
Maksimityöpaine ISO 16028 -standardin mukainen maksimityöpaine 25 Mpa
Lisää tuotteita PDF-katalogissa.
Tekniset tiedot:
Pistokkeet paineenpoistoventtiilillä | ||||||
Tuotekoodi | Liitäntä | Pituus | Halkaisija | Avainväli | Tiiviste | |
Sisäkierre | 10 364 6204 | G 3/8″ (BSP) | 75.9 | 28 | 25 | NBR/PUR |
10 364 6205 | G 1/2″ (BSP) | 79.3 | 30.2 | 27 | NBR/PUR |
Vakiona varastoimme BSP-kierteiset versiot. Muita kierretyyppejä saatavilla tilauksesta.
