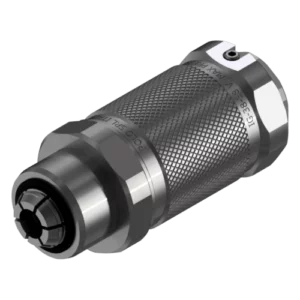

POLO Connectors: Testausliitin venttiilillä 350 bar

IG-V-sarja

Liitäntä sisäkierteelle – sulkuventtiilillä – maks. 350 baaria

Lataa esite

Manuaalinen versio – venttiilillä

Liitäntätyyppi Sisäkierteet ja erilaiset muotoillut liitännät
Testattava laiteliitäntä FA”-sarake mittataulukossa
Liitäntä FP”-sarake mittataulukossa
Toiminta Push-pull manuaalinen
Materiaali Ruostumaton teräs
Käyttöpaine 0 – 350 baaria
Venttiili Sisäänrakennettu sulkuventtiili
Tekniset tiedot Turvalukitus tahatonta irrottamista vastaan

Lisää tuotteita PDF-katalogissa.

Tekniset tiedot:

Mittataulukko

(mitat mm:nä)

KOODI A B CH FP ØC FA P PAINO (kg)
IG-18-14V 76 30 19 1/4″G 3,5 1/8″G 4,5 0,20
IG-14-14V 76 30 19 1/4″G 5 1/4″G 6,5 0,20
IG-38-38V 90 36 24 3/8”G 6 3/8”G 6,5 0,30
IG-12-12V 110 43 30 1/2″G 7,5 1/2″G 10 0,40
IG-34-34V 115 49 36 3/4″G 12 3/4″G 12 0,65
IG-1-1V 140 58 45 1”G 15 1”G 15 1,00
IG-1.1/2-1.1/2V 150 70 50 1-1/2”G 25 1-1/2”G 17,5 1,35

(*) Saatavissa olevat kierretyypit MetrisetNPT, BSPP, BSPT ja SAE.

Kysy lisää tuotteistamme puhelimitse numerosta 010 778 1400 tai sähköpostilla info@pneumacon.fi.
