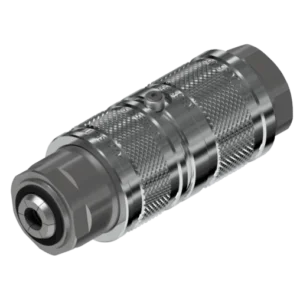

POLO Connectors: Testausliitin kaksoislukitusrenkaalla 500 bar
IG–D-sarja
Liitäntä sisäkierteelle – maks. 500 baaria
Manuaalinen versio – suora liitäntä
| Liitäntätyyppi | Sisäkierteet ja erilaiset muotoillut liitännät |
| Testattava laiteliitäntä | “FA”-sarake mittataulukossa |
| Liitäntä | “FP”-sarake mittataulukossa |
| Toiminta | Push-pull manuaalinen |
| Materiaali | Ruostumaton teräs |
| Käyttöpaine | 0 – 500 baaria |
| Venttiili | Sisäinen kammio paineen tasaukseen |
| Tekniset tiedot | Turvalukitus tahatonta irrottamista vastaan Kaksoislukitusrengas Suora liitäntä |
Lisää tuotteita PDF-katalogissa.
Vastaavat tuotteet:
Tekniset tiedot:
Mittataulukko
(mitat mm:nä)
| KOODI | A | B | CH | FP | ØC | FA | P | PAINO (kg) |
| IG-18-14D | 93 | 33 | 24 | 1/4″G | 3,5 | 1/8″G | 4 | 0,15 |
| IG-14-14D | 93 | 33 | 24 | 1/4″G | 5 | 1/4″G | 6,5 | 0,15 |
| IG-38-38D | 108 | 42 | 30 | 3/8”G | 7 | 3/8”G | 7 | 0,23 |
| IG-12-12D | 115 | 50 | 36 | 1/2″G | 10 | 1/2″G | 10 | 0,42 |
| IG-34-34D | 120 | 55 | 41 | 3/4″G | 14 | 3/4″G | 13 | 0,57 |
| IG-1-1D | 130 | 65 | 46 | 1”G | 17,5 | 1”G | 15 | 0,70 |
(*) Saatavissa olevat kierretyypit Metriset, NPT, BSPP, BSPT ja SAE.
