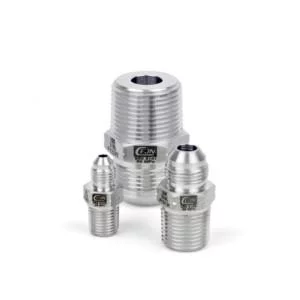

LP-adapter, JIC-NPT, happekindel teras

Tööstusstandarditele vastavad adapterid JIC-NPT-üleminekuks. Kasutatakse NPT-toru ühendamiseks JIC 37° liitmikuga (SAE J514 ja ISO 8434-2). Väikesele tihendusala tagab kompaktse ja vastupidava ühenduse, mis talub kõrget survet. JIC-liitmikel on oma surveklassi suhtes väike pingutusmoment. Kompaktne ehitus. Kasutusaja maksimeerimiseks valmistatud NACE sertifikaati omavast AISI 316L / EN1.4404 happekindlast terasest. Monteerimisjooniseid ja soovituslikke pingutusmomente saab alla laadida.

Kasutusotstarve: Vedelikusüsteemide diagnostilised survemõõtmised ja süsteemitestid. Ehitusala hüdrosüsteemid

JIC välis – NPT välis Tootekood Liitmik 1 Liitmik 2 Max töörõhk Soovitatavad pingutusmomendid
19 950 2130 JIC 4 1/4″ NPT 69.0 MPa conn.1: 18 conn.2: 29
19 950 2131 JIC 4 3/8″ NPT 69.0 MPa conn.1: 18 conn.2: 34
19 950 2132 JIC 4 1/2″ NPT 69.0 MPa conn.1: 18 conn.2: 61
19 950 2133 JIC 6 1/4″ NPT 69.0 MPa conn.1: 30 conn.2: 29
19 950 2134 JIC 6 3/8″ NPT 69.0 MPa conn.1: 30 conn.2: 34
19 950 2135 JIC 6 1/2″ NPT 69.0 MPa conn.1: 30 conn.2: 61
19 950 2136 JIC 8 1/4″ NPT 69.0 MPa conn.1: 64 conn.2: 29
19 950 2137 JIC 8 3/8″ NPT 69.0 MPa conn.1: 64 conn.2: 34
19 950 2138 JIC 8 1/2″ NPT 69.0 MPa conn.1: 64 conn.2: 61
19 950 2139 JIC 8 3/4″ NPT 69.0 MPa conn.1: 64 conn.2: 102
19 950 2140 JIC 8 1″ NPT 69.0 MPa conn.1: 64 conn.2: 163
19 950 2141 JIC 16 1″ NPT 69.0 MPa conn.1:169 conn.2: 163
