507-seeria – ½”

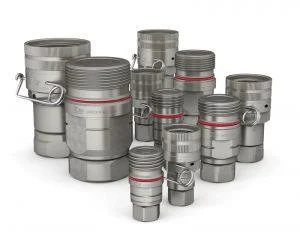

TLX on Flat-Face-keermesliitmik kõige keerulisemateks ehitus- ja lammutustöödeks. Ülitugev liitmik on välja töötatud objektidele, kus on suured rõhuerinevused ja sagedaseimad voolukõikumised. TLX on valmistatud kvaliteetsest terasesulamist ja pinnatud tsingi-niklikattega, mis tagab sellele pikaajalise kasutusea ka raskemates tingimustes. Liitmikke on saadaval suurusklassides ½ – 1½ tolli, seega on olemas lahendus eri otstarveteks.



Tehnilised andmed

Voolama:

93 l/min (20.5 GPM) @ 3bar ΔP **

Temperatuuri vahemik: -30°C — +100°C (-22°F — +212°F)
Liitmiku materjal: Kvaliteetne terasest sulam, tsink-nikkel
Nipli materjal: Kvaliteetne terasest sulam, tsink-nikkel
Tihendi materjal: Nitriilkummi (NBR)
Maksimaalne töörõhk ühendatud: 420 bar (6091 PSI)
Maksimaalne töörõhk lahti ühendatud: 420 bar (6091 PSI)
Minimaalne lõhkemisrõhk ühendatud: 1680 bar (24366 PSI)
Minimaalne lõhkemisrõhk lahti ühendatud: 1050 bar (15229 PSI)
Ühenduvus: Surve all olev ühenduvus sõltub teguri jõust
Eemaldamine rõhu all: Lubatav

Liitmikud Tootekood Ühendus
Sisekeere 10 507 1105 Rc 1/2″
10 507 1107 Rc 3/4″
10 507 1205 G 1/2″
10 507 1207 G 3/4″
10 507 1235 G 1/2″ JIS ORB
10 507 1405 1/2″ NPT
10 507 1407 3/4″ NPT
10 507 1605 3/4″-16 UNF fem – SAE 1/2″ ORB
10 507 1607 1 1/16″-12 UN fem – SAE 3/4″ ORB
Niplid Tootekood Ühendus
Sisekeere 10 507 6105 Rc 1/2″
10 507 6107 Rc 3/4″
10 507 6205 G 1/2″
10 507 6207 G 3/4″
10 507 6235 G 1/2″ JIS ORB
10 507 6405 1/2″ NPT
10 507 6407 3/4″ NPT
10 507 6605 3/4″-16 UNF fem – SAE 1/2″ ORB
10 507 6607 1 1/16″-12 UN fem – SAE 3/4″ ORB
